最新資訊LTC2672HUH-12是一款五通道SPI接口數模轉換器（DAC），支持12位分辨率，適用于多種應用場景。性能參數產品：LTC2672HUH-12分辨率：12 bit通道數量：5 Channel穩定時間：200 us輸出類型：Current接口類型：SPI模擬電源電壓：2.85 V to 5.5 V數字電源電壓：1.71 V to 5.5 V…
LTC2672HUH-12是一款五通道SPI接口數模轉換器（DAC），支持12位分辨率，適用于多種應用場景。
性能參數
產品：LTC2672HUH-12
分辨率：12 bit
通道數量：5 Channel
穩定時間：200 us
輸出類型：Current
接口類型：SPI
模擬電源電壓：2.85 V to 5.5 V
數字電源電壓：1.71 V to 5.5 V
最小工作溫度：- 40°C
最大工作溫度：+ 125°C
安裝風格：SMD/SMT
封裝 / 箱體：QFN-32
開發套件：DC2903A
DNL - 微分非線性：0.03 LSB
增益誤差：0.7 %FSR
INL - 積分非線性：0.8 LSB
轉換器數量：5 Converter
工作電源電流：4 mA
產品類型：DACs - Digital to Analog Converters
參考類型：Internal
參考電壓：1.25 V
描述

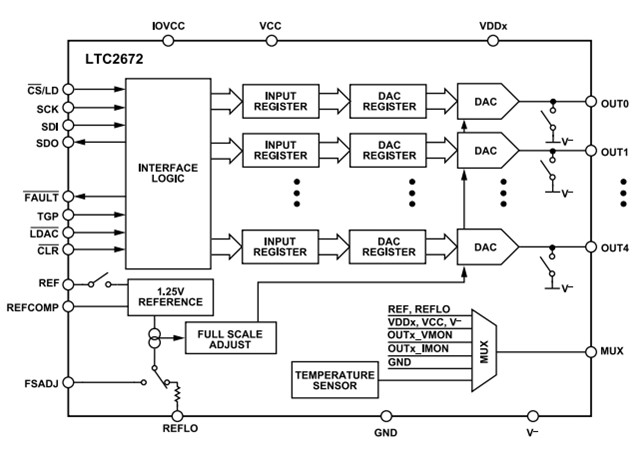

LTC2672HUH-12是一個五通道、12位電流源、數模轉換器(DAC)，提供五個高度兼容的電流源輸出，并保證在200mA時具有600mV壓降。每個通道有八個可編程的電流范圍，滿量程輸出高達300 mA。這些通道可以并聯，可以對大電流進行超精細調節，或?qū)崿F(xiàn)高達1.5 A的組合輸出。每個輸出通道都有一個專用的電源引腳。每個通道均可在2.1 V至VCC的范圍內工作，內部開關可將任何輸出連接到可選的負電源。
LTC2672HUH-12包括精密集成的1.25V基準電壓源（最大值為10ppm/°C），并可選擇使用外部基準電壓源。三線串行接口兼容串行外設接口(SPI)，可在低至1.71 V的邏輯電平和高達50 MHz的時鐘頻率下工作。
主要特性
每通道可編程輸出電流范圍：300 mA，200 mA，100 mA，0 mA，25 mA，12.5 mA，6.25 mA 和 3.125 mA
2.1 V 至 VCC 靈活輸出電源電壓
靈活的單電源或雙電源操作
保證 0.6 V 的最大電壓差
每個輸出通道獨立供電
內部開關可切換到可選負電源
所有范圍的全 16 位分辨率
保證工作溫度范圍 -40°C 至 125°C（H 級）
精密內部基準電壓源（最大 VREF 溫度系數為 10 ppm/°C）或外部基準電壓源
模擬多路復用器監控電壓和電流
通過 SPI 或?qū)Ｓ靡_進行 A/B 切換
1.71 V 至 VCC 數字 I/O 電源

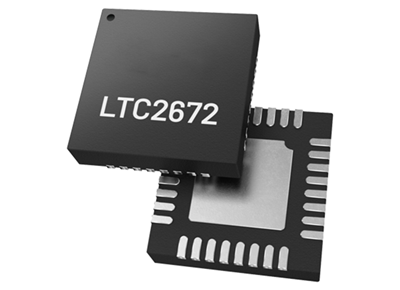

LTC2672HUH-12器件采用32 引腳QFN封裝
應用場景
LTC2672HUH-12適用于多種需要高精度電流源輸出的應用，包括：
可調諧激光器
半導體光學放大器偏置
電阻加熱器
電流模式偏置
這些應用要求高精度的電流輸出和穩定的性能，LTC2672HUH-12能夠滿足這些需求。
如需獲取【LTC2672HUH-12】產品報價信息，歡迎訪問官網m.stylb.cn在線聯系明佳達電子。
