介紹:
來自 ADI 的 ADMV4530ACCZ是一款高度集成的上變頻器,具有非常適合下一代 Ka 頻段衛星通信的同相/正交混頻器。
集成的低相位噪聲、小數 N 分頻鎖相環路以及電壓控制震蕩器和內部二倍倍頻器,可為 I/Q 混頻器產生必要的片內本地振蕩器信號,無需外部頻率合成。VCO 使用內部自動校準例程,以便鎖相環路可選擇必要設置,并鎖定大約 100秒。
鎖相環路的單端參考輸入以高達 500 MHz 的頻率運行,并采用內部參考分頻器和倍頻器,以實現更高的靈活性。此外,相位頻率檢波器比較頻率可高達 250 MHz和 160 MHz。
上變頻器包含一個I/Q 混頻器,該混頻器既可以在帶寬為 500 MHz 的 I/Q 模式下運行,也可以在帶寬高達 3 GHz 的 IF模式下運行,從而支持各種射頻架構以及與舊系統的向后兼容性。
增益和可變衰減級緊隨 I/Q 混頻器。該配置可實現 19 dBm 的最小 1 dB 壓縮點 P1dB,從而無需外部增益級。

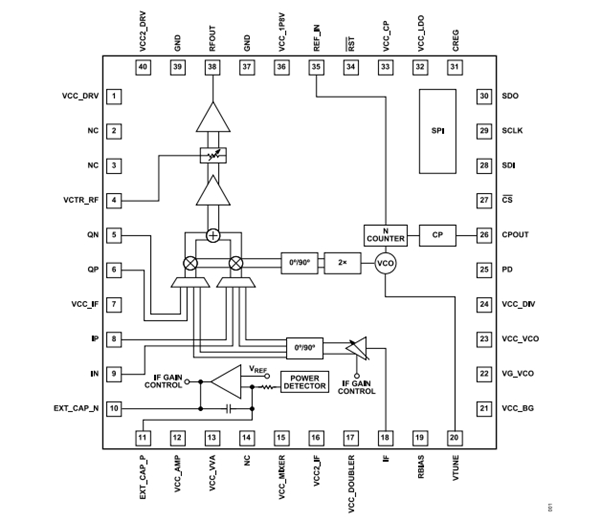

ADMV4530ACCZ的框圖:
應用:
衛星通信
點對點微波通信
特征:
射頻輸出頻率范圍:27GHz至31GHz
兩種升頻轉換模式
從差分基帶I/Q直接上變頻(I/Q模式)
單一上邊帶上變頻(中頻模式)
1 dB帶寬:500 MHz(I/Q模式)
輸入頻率范圍:2GHz至3GHz(IF模式)
匹配的50Ω單端射頻輸出
匹配的50Ω單端中頻輸入
可編程基帶I/Q共模電壓
邊帶抑制和載波饋通優化
組合RF和IF增益動態范圍:70dB
可編程自動IF增益控制
可通過3線或4線SPI編程
工作溫度范圍:-40 °C至+85 °C
40引腳、6 mm × 6 mm LGA封裝
符合 RoHS 要求
