前言

電子設備變得越來越智能，而且需要使用更多的 LED 提供動畫效果和指示功能，因此需要使用高性能 LED 矩陣驅動器以小尺寸解決方案改善用戶體驗。

產品描述：

LP5867YBHR 是一款高性能 LED 矩陣驅動器。該器件集成了 6 個具有 N (N = 7) 個開關 MOSFET 的恒流阱，用于支持 N × 6 個 LED 點或 N × 2 個 RGB LED。LP5867 集成了 7 個 MOSFET，從而支持多達 42 個 LED 點或 14 個 RGB LED。

LP5867 同時支持模擬調光和 PWM 調光方法。對于模擬調光，能夠以 256 個階躍來調節每個 LED 點。對于 PWM 調光，集成式 8 位或 16 位可配置 PWM 發生器可實現平滑且無可聞噪聲的調光控制。也可以將每個 LED 點任意映射到 8 位組 PWM，以實現共同調光控制。

LP5867 器件實現了完整的可尋址 SRAM，從而更大限度地減少數據流量。集成了重影消除電路以消除上下重影。LP5867 還支持 LED 開路和短路檢測功能。LP5867 同時支持 1MHz（最大值）I2C 和 12MHz（最大值）SPI。

特性

? LED 矩陣拓?fù)洌?/span>

– 6 個恒流阱，均具有 7 個掃描開關，可支持 42個 LED 點

– 可針對 1 至 7 個掃描開關進行配置

? 工作電壓范圍：

– VCC/VLED 范圍：2.7V 至 5.5V

– 邏輯引腳兼容 1.8V、3.3V 和 5V 電壓

? 6 個高精度恒流阱：

– 當 VCC ≥ 3.3V 時，每個電流阱的電流為0.1mA-50mA

– 器件間誤差：當通道電流 = 50mA 時為 ±3%

– 通道間誤差：當通道電流 = 50mA 時為 ±3%

– 相移可平衡瞬態功耗

? 超低功耗：

– 關斷模式：當 EN = 低電平時 ICC ≤ 1μA

– 待機模式：當 EN = 高電平且 CHIP_EN = 0（保留數據）時 ICC ≤ 10μA

– 工作模式：當通道電流 = 5mA 時 ICC = 4.2mA（典型值）

? 靈活的調光選項：

– 對每個 LED 點進行單獨的開/關控制

– 模擬調光（電流增益控制）

? 為所有 LED 點提供全局 7 階躍最大電流(MC) 設置

? 3 組 7 位顏色電流 (CC) RGB 設置

? 為每個 LED 點提供單獨的 8 位點電流 (DC)設置

– 以無可聞噪聲的頻率進行 PWM 調光

? 為所有 LED 點實現全局 8 位 PWM 調光

? 為 LED 點任意映射實現 3 組可編程 8 位PWM 調光

? 為每個 LED 點實現單獨的 8 位或 16 位PWM 調光

? 完整的可尋址 SRAM，可更大限度地減少數據流量

? 針對各個 LED 點進行開路/短路檢測

? 提供重影消除和低亮度補償功能

? 接口選項：

– 當 IFS = 低電平時采用 1MHz（最大值）I2C 接口

– 當 IFS = 高電平時采用 12MHz（最大值）SPI接口

應用

? 用于以下設備的 LED 動畫和指示：

– 便攜式電子產品

– 可穿戴

– 物聯網 (IoT)

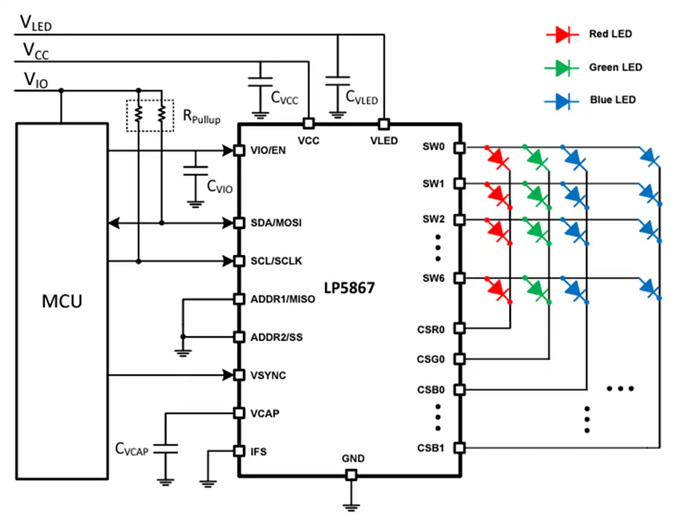

LP5867YBHR器件簡化原理圖
