介紹

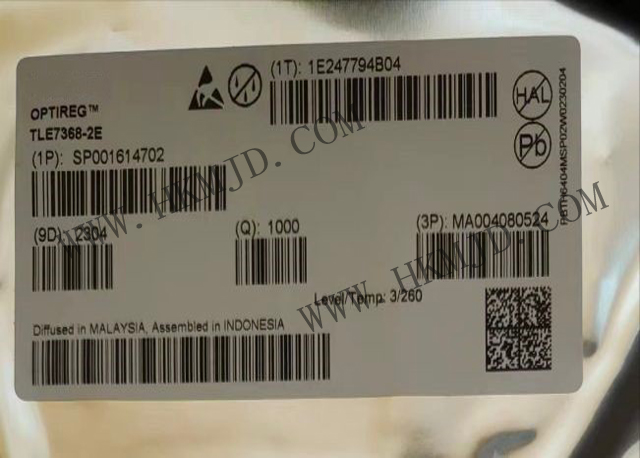

TLE7368-2E器件是一款多功能電源電路，專為使用標準 12 V 電池的汽車動力總成系統而設計。該器件旨在為需要 5 V、3.3 V 或 1.5/1.2/1.3 V 等電壓電平的下一代 32 位微控制器系列（13 μm 光刻技術）供電并對其進行監控。

該穩壓器沿用了其前身 TLE6368/SONIC 的概念，即預調器的輸出為微型線性電源的輸入供電。具體來說，TLE7368 將降壓轉換器與線性穩壓器和電壓跟隨器級聯，以實現最低功率耗散。這種配置即使在環境溫度較高的情況下也能為應用供電。

降壓轉換器可提供 5.5 V 的預穩壓電壓和 2.5 A 的最小峰值電流。該降壓轉換器由兩個低壓降線性后置穩壓器提供 5 V 和 3.3 V（2.6 V）高精度電壓。穩壓器的電流能力分別為 800 mA 和 700 mA。3.3 V (2.6 V) 線性穩壓器有自己的輸入端，允許在必要時從降壓輸出端插入一個降壓器，以減少芯片上的功率耗散。出于減少芯片功耗的同樣原因，核心電源（1.5 V、1.2 V 或 1.3 V）采用了帶外部電源級的集成控制電路概念。

特征描述

高效率下一代微控制器供電系統

寬廣的電池輸入電壓范圍 < 4.5 V 到 45 V

工作溫度范圍 Tj = -40 °C 到 +150 °C

預調節器，降低整體功率損耗：集成電流模式降壓轉換器 5.5 V/2.5 A

后調節器，例如用于系統和控制器 I/O 供電：LDO1：5V ±2%，800 mA 電流限制，LDO2：3.3 V ±2% 或 2.6V ±2%（可選輸出），700 mA 電流限制

集成線性調節器控制電路，為控制器芯片供電：LDO3 控制，用于外部 NPN 功率級： 1.2V ±2%

后調節器，用于板外供電：2 個跟蹤調節器，跟隨主 5 V 調節器，電流為 105 mA 和 50 mA

電流消耗極低的備用調節器：線性電壓調節器用作備用電源，例如用于存儲電路，輸出電壓可以通過硬件在 1.0 V 或 2.6 V 中選擇，電流為 30 mA，獨立電池輸入與降壓調節器輸入相隔離

硬件控制開/關邏輯

欠電壓檢測：欠電壓復位電路具有可調節的上電復位延遲時間，備用電源具有欠電壓監控電路

窗口看門狗電路

所有調節器均具有過電流保護

控制器供電功率排序

過溫關斷

封裝：低 Rthja Power-P-DSO-36 封裝，PG-DSO-36 小型散熱焊盤封裝

僅 PG-DSO-36：環保產品（符合 RoHS）

AEC 認證

優勢

高效率，用于復雜電源系統

待機模式電流消耗低下

輕松實現多電源軌系統

通過復位發生器和視窗看門狗監控 μC

熱增強散熱焊盤封裝，適用溫度范圍更寬

潛在應用

動力系統: 變速箱，EMS

安全：EPS
