最新資訊MC33926是一款單片集成式H橋電源IC，主要針對汽車電子油門控制而設計，但也能用于電流和電壓規格范圍內的任何低壓DC伺服電機控制應用。

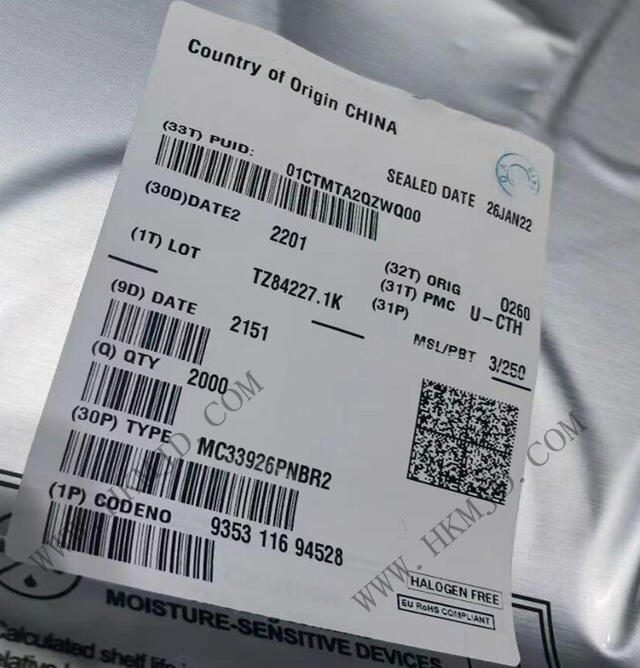

深圳市明佳達電子有限公司推出全新原裝NXP MC33926PNBR2 馬達/運動/點火控制器和驅動器，MC33926 IC和驅動器是SMARTMOS單片半橋電源IC，主要設計用于汽車電子節氣門控制。
描述
MC33926是一款單片集成式H橋電源IC，主要針對汽車電子油門控制而設計，但也能用于電流和電壓規格范圍內的任何低壓DC伺服電機控制應用。
MC33926也能控制電感負載，峰值電流可達5.0 A。 RMS電流能力取決于器件封裝的散熱能力。在負載電流達到6.5 A ± 1.5 A以上時，內部峰值電流限制(調節)被激活。當頻率達到20 kHz時，可對輸出負載進行脈寬調制(PWM)。負載電流反饋功能提供成比例的(0.24%的負載電流)電流輸出，可由微控制器的A/D輸入來監控。狀態標志輸出報告欠壓、過流和過熱故障情況。
主要特性
連續工作電壓為8.0 V至28 V (瞬態電壓范圍為5.0 V至40 V)
225 mOhm最大導通電阻 @ 150°C (每個H橋MOSFET)
3.0 V和5.0 V TTL / CMOS邏輯兼容輸入
通過內部恒定關斷時間PWM進行過流限制(調節)
輸出短路保護(VPWR短路或接地短路)
與溫度有關的電流限制閾值下降
所有輸入均有一個內部源/匯點來定義默認(浮動輸入)狀態，睡眠模式電流消耗< 50 μA (輸入浮動或設置為匹配默認邏輯狀態)
應用
汽車電子
主動懸架
制動與穩定控制
摩托車發動機控制單元(ECU)和小型發動機控制
電泵
