PCM6140QRGERQ1 是（Texas Instruments）推出的汽車級四通道、768kHz Burr-Brown? 音頻模數轉換器（ADC），具備122dB信噪比（SNR）。其工作溫度范圍為-40°C至125°C，未通過 AEC-Q100 認證。以下是其關鍵特性：
多通道高性能ADC：
4通道模擬麥克風或線路輸入
8通道數字PDM麥克風或模擬和數字麥克風組合
ADC線路和麥克風差分輸入的性能：
動態范圍（DR）：
支持123dB動態范圍增強器（DRE）
113dBDRE禁用
-98dB THD+N
ADC通道求和模式，DR性能：
116 dB，DRE禁用，2通道求和
119dB，DRE禁用，4通道求和
ADC輸入電壓：
差分，2VRMS 滿量程輸入
單端，1VRMS 滿量程輸入
ADC采樣率 (fS) = 8kHz至768kHz
可編程通道設置：
通道增益：0 dB至42 dB，步進1 dB
數字音量控制：-100dB至27dB
增益校準，分辨率為0.1 dB
相位校準，分辨率為163ns
可編程麥克風偏置或電源電壓生成
低延遲信號處理濾波器選擇
可編程高通濾波器（HPF）和雙四元數字濾波器
自動增益控制器（AGC）
I2C或SPI控制
集成式高性能音頻PLL
自動時鐘分頻器設置配置
音頻串行數據接口：
格式：TDM、I2S或左對齊 (LJ)
字長度：16位、20位、24位或32位
控制器或目標接口
3.3V或1.8V單電源運行
3.3V或1.8V I/O電源運行
1.8V AVDD 電源下的功耗：
8.5mW/channel 16kHz采樣率
48kHz采樣率下為9.2mW/通道
概述

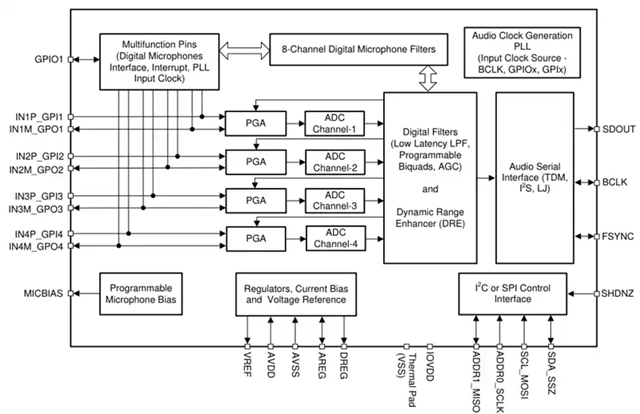

PCM6140QRGERQ1音頻ADC是采用Burr-Brown? 技術的多通道高性能ADC。該ADC具有8kHz至768kHz采樣率和122dB信噪比（SNR）。PCM6140QRGERQ1支持線路和麥克風輸入，允許單端和差分輸入配置。這些ADC集成了可編程通道增益、數字音量控制、麥克風偏置電壓、鎖相環（PLL）、可編程高通濾波器、雙四通道濾波器和低延遲濾波器模式。PCM6140QRGERQ1器件通過了AEC汽車應用認證。
PCM6140QRGERQ1音頻ADC集成了高性能功能，可由3.3V或1.8V供電。這使得該設備非常適合用于空間受限的遠場麥克風錄音應用中的音頻系統。PCM6140QRGERQ1音頻ADC的工作溫度范圍為-40°C至125°C，采用24引腳VQFN封裝。PCM6140QRGERQ1音頻ADC用于麥克風陣列系統、聲控數字助理、電話會議系統以及安全和監控系統。
PCM6140QRGERQ1 的目標應用：
麥克風陣列系統
語音激活數字助理
電話會議系統
安防和監控系統
性能參數
產品：PCM6140QRGERQ1
類型：音頻
通道數：4
分辨率（位）：16 b，20 b，24 b，32 b
采樣率（每秒）：768k
數據接口：I2C，I2S，TDM
供電電壓源：單電源
電壓 - 供電：1.7V ~ 1.9V，3V ~ 3.6V，1.65V ~ 1.95V，3V ~ 3.6V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
等級：汽車級
資質：AEC-Q100
封裝/外殼：24-VQFN
