AMC0311SDWVR是一款具有固定增益和單端輸出的精密、2V 輸入、增強型隔離放大器。該器件具有以下主要特點：線性輸入電壓范圍：0V 至 2.25V高輸入阻抗：1GΩ（典型值）電源電壓范圍：高側 (VDD1)：3.0V 至 5.5V低側 (VDD2)：3.0V 至 5.5V固定增益：1V/V單端輸出低直流誤差：…
AMC0311SDWVR是一款具有固定增益和單端輸出的精密、2V 輸入、增強型隔離放大器。
該器件具有以下主要特點：
線性輸入電壓范圍：0V 至 2.25V
高輸入阻抗：1GΩ（典型值）
電源電壓范圍：
高側 (VDD1)：3.0V 至 5.5V
低側 (VDD2)：3.0V 至 5.5V
固定增益：1V/V
單端輸出
低直流誤差：
失調電壓誤差：±1mV（最大值）
溫漂：±25μV/°C（最大值）
增益誤差：±0.25%（最大值）
增益漂移：±40ppm/°C（最大值）
非線性度：±0.02%（最大值）
高 CMTI：50V/ns（最小值）
低 EMI：符合 CISPR-11 和 CISPR-25 標準
隔離等級：
AMC0211S：基礎型隔離
AMC0311S：增強型隔離
安全相關認證：
DIN EN IEC 60747-17 (VDE 0884-17)
UL1577
可在工業溫度范圍內正常工作：-40°C 至 +105°C
這些特性使得AMC0311SDWVR在需要高精度、隔離放大器的應用中表現出色，特別是在工業控制和電力電子領域。
簡介

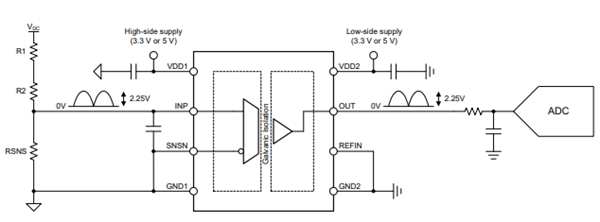

AMC0311SDWVR是一款精密的電隔離放大器，具有 2.25V 高阻抗輸入、固定增益和單端輸出。高阻抗輸入針對與高阻抗電阻分壓器或具有高輸出電阻的其他電壓信號源的連接進行了優化。
隔離柵將在不同共模電壓電平下運行的系統器件隔開。該隔離柵抗電磁干擾性能極強。該隔離柵經過認證，可提供高達 5kVRMS 的增強型隔離（DWV 封裝）和高達 3kVRMS 的基礎型隔離（D 封裝）(60s)。
AMC0311SDWVR輸出與輸入電壓成正比的單端信號，固定增益為 1V/V。輸出設計為直接連接到 ADC 的輸入端。施加到 REFIN 引腳的電壓決定了 0V 輸入端的輸出電壓。
AMC0311SDWVR器件采用 8 引腳、寬體和窄體 SOIC 封裝，額定溫度范圍為 –40°C 至 +105°C。
應用場景
AMC0311SDWVR適用于以下應用場景：
電機驅動?
光伏逆變器?
服務器電源供應單元（PSU）?
電動汽車充電站
