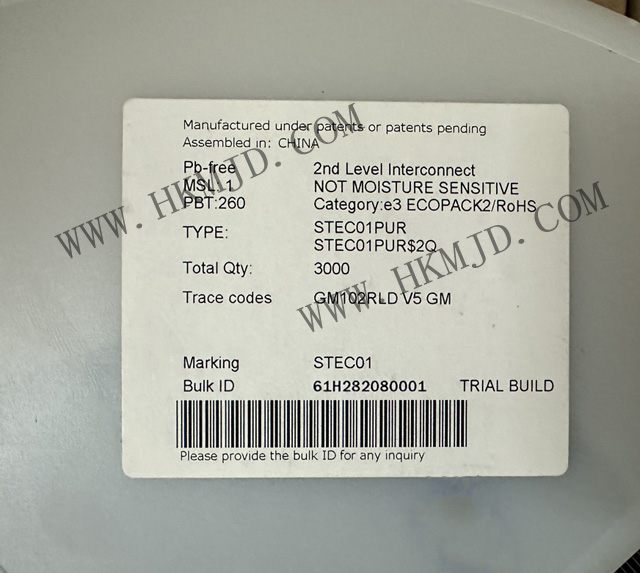

深圳市明佳達電子有限公司ST推出電源管理IC STEC01PUR 接地路徑安全開關，帶可編程定時器，進口原裝，質量保證，歡迎咨詢！
器件說明
STEC01PUR接地路徑安全開關是一款集成式可編程12mΩ電源開關，由基于計時器的電路管理。STEC01配有3個定時器，設計用于中斷電源應用的接地路徑。
這是在最長導通時間后進行的，可在冷卻窗口中限制平臺重啟。其他特性包括最大導通時間可設置為幾秒至幾百秒以及冷卻窗口可編程為1、5和20分鐘。STEC01通過3個多級輸入引腳加上一個可編程振蕩器和一個固定振蕩器來設置時序。
向PWM引腳施加輸入連續或脈沖信號時，內部邏輯和計數器打開STEC01接地路徑安全開關。正常運行時，PWM引腳上的活動停止時，該器件即自動進入空閑模式，等待施加新的有效PWM信號。STEC01開關檢測到故障狀態時，產生復位脈沖，根據預定義的狀態機關閉和安排安全MOSFET。
STMicroelectronics STEC01接地路徑安全開關通過內部功率MOSFET具有高達7A連續電流能力。如果需要更大電流，則通過GDRV引腳驅動的外部功率晶體管將支持更大電流。HW_RESET輸入引腳具有上升沿，從而在RESET_FAULT引腳上生成50ms脈沖，可用于通知外部電源的連接（例如 USB).
特性
輸入電壓范圍：2.2V至5V
12mΩ（典型值） N通道FET RDS(on)
7A連續電流能力
4Hz至5kHz PWM控制信號，30%至100%占空比
電池電源電流：30μA
2個可編程計時器：T1、T3
1個固定計時器：T2
輸入欠壓閉鎖
VFQFPN 3x3x0.9 16L、0.5mm腳距封裝
規格
類型： 電源開關
應用： 保護電路
安裝類型： 表面貼裝型
封裝/外殼 16-VFQFN 裸露焊盤
供應商器件封裝 16-VFQFPN（3x3）
應用
電子煙
計時/重置電路
接地路徑保護電路
