嵌入式視覺處理 (FPGA) LIFCL-40-7BG256C 現場可編程門陣列 IC 163I/O 256-CABGA
深圳市明佳達電子有限公司（回收、供應）嵌入式視覺處理 (FPGA) LIFCL-40-7BG256C現場可編程門陣列 IC 163 I/O 256-CABGA。概述：CrossLink-NX? FPGA基于28nm FD-SOI Lattice Nexus平臺。CrossLink-NX FPGA具有小尺寸、高可靠性和出色的性能。該器件適合用于各種應用，…
深圳市明佳達電子有限公司（回收、供應）嵌入式視覺處理 (FPGA) LIFCL-40-7BG256C現場可編程門陣列 IC 163 I/O 256-CABGA。
概述：

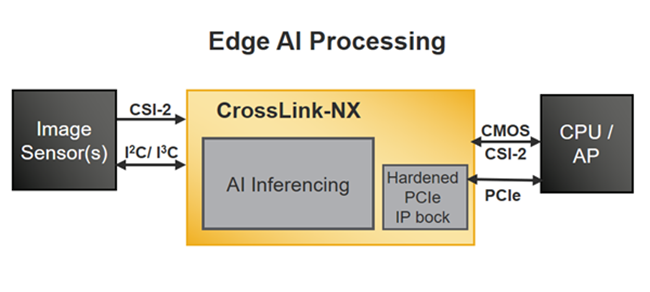

CrossLink-NX? FPGA基于28nm FD-SOI Lattice Nexus平臺。CrossLink-NX FPGA具有小尺寸、高可靠性和出色的性能。該器件適合用于各種應用，包括嵌入式視覺。應用包括傳感器和顯示橋接、傳感器聚合、傳感器重疊以及邊緣AI推理。
特性：
與競爭產品相比，功耗降低高達75%
FD-SOI支持可編程反向偏置，因此可優化功耗和性能
與競爭產品相比，僅為1/10
采用每種密度中最小的封裝，尺寸范圍為16mm2至100mm2
提供多種封裝選項， 實現緊湊的系統設計
高度可靠
FD-SOI技術的絕緣柵極具有較小的區域，易受粒子引起的軟誤差影響，因此軟誤差率 (SER) 改進了100倍
高性能：
2.5Gbps MIPI D-PHY、5Gbps PCIe、1.5Gbps差分I/O為各種應用提供最大能力的橋接高速接口
超快I/O配置 (3ms)
完整的器件配置（8ms至14ms）
每個LC (170位/LC) 的大多數嵌入式存儲器可加速AI處理
LIFCL-40-7BG256C 技術參數：
LAB/CLB 數：9750
邏輯元件/單元數：39000
總 RAM 位數：1548288
I/O 數：163
電壓 - 供電：0.95V ~ 1.05V
安裝類型：表面貼裝型
工作溫度：0°C ~ 85°C（TJ）
封裝/外殼：256-LFBGA
供應商器件封裝：256-CABGA（14x14）
如有需要，請您聯系陳先生咨詢：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
公司首頁：m.stylb.cn
