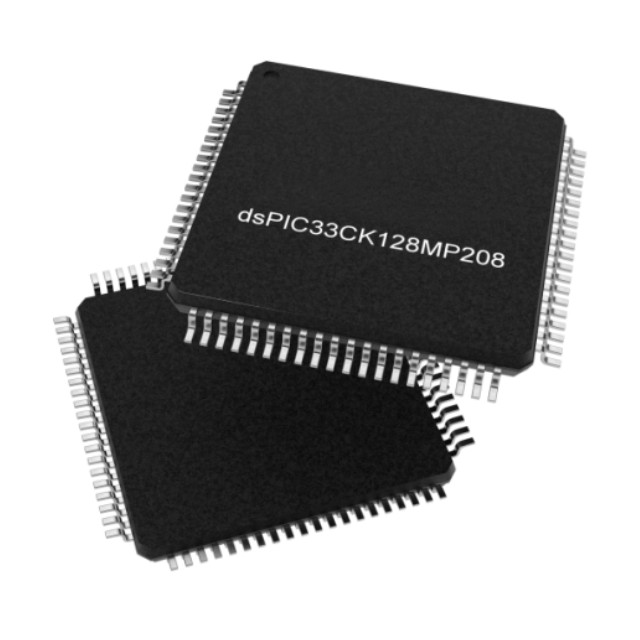

DSPIC33CK128MP208-E/PT 是一款數字信號控制器（DSC），采用 100 MHz dsPIC? DSC 核心，集成了數字信號處理器（DSP）和增強型片上外設。這些 DSC 支持設計數字電源、電機控制、先進傳感與控制、高性能通用及高可靠性應用。

DSPIC33CK128MP208-E/PT 的特點

工作條件

3.0V 至 3.6V

-40oC 至 +125oC，直流至 100 MHz

-40oC 至 +150oC，直流至 70 MHz

dsPIC33CK DSC 核心

最多 256 KB 的程序閃存，帶 ECC 和實時更新（雙分區閃存）

最多 24 KB 的數據 SRAM，帶內置自檢（MBIST）

修改后的哈佛架構，16 位數據和 24 位指令

專為實時應用設計的代碼高效（C 和匯編）CPU 架構

16 個 16 位工作寄存器

4 組中斷上下文保存寄存器，包括累加器（ACC）和 CPU 狀態，以實現快速中斷處理

單周期混合符號 32 位乘法器（MUL）

快速 6 周期硬件 32/16 和 16/16 除法器

雙40位固定點累加器（ACC）用于DSP操作

單周期MAC/MPY，支持雙數據讀取和結果寫回

零開銷循環支持

高速PWM模塊

8對獨立PWM（共16個輸出），分辨率高達250ps

支持上升沿和下降沿的死區時間插入及死區時間補償

時鐘切片功能支持高頻操作

故障和電流限制輸入

ADC觸發器的靈活配置

高級模擬功能

3個12位3.5 MSPS ADC模塊，每個模塊配備2個專用SAR和1個共享SAR核心（3個S&H）

12、16、19、20或24個ADC輸入通道（取決于封裝）

4個數字比較器，用于減少CPU開銷

4個過采樣濾波器，最高可達256倍，以提高分辨率（最高可達16位）

3個模擬比較器（15ns），每個配備專用12位DAC和硬件斜率補償

最多3個運算放大器，與ADC模塊內部連接

核心獨立觸摸

使用外設觸發生成器（PTG）和高速ADC

MPLAB代碼配置器（MCC）中提供現成的觸摸庫支持?

功能安全支持（ISO 26262和IEC 61508）

符合ISO 26262和IEC 61508功能安全標準

適用于ASIL B汽車安全應用——ISO 26262

SIL 2 工業安全應用 – IEC 61508

ISO 26262 和 IEC 61508 功能安全包

嵌入式安全

CodeGuard 安全功能結合 ICSP 寫保護的 Flash OTP，可實現不可變安全啟動

通過 ICSP 寫保護的 Flash OTP 可將整個 Flash 配置為 OTP

可選禁用調試模式訪問權限

用戶 OTP

可與 CryptoAuthentication 和 CryptoAutomotive 設備配合使用，實現 robust 安全用例，例如：

安全啟動

安全固件升級

安全通信

節點認證等

定時器/計數器/輸出比較/輸入捕獲

10 個 16 位定時器/計數器（最多 4 個 32 位）

14 個 PWM 或輸出比較 (OC) 輸出

9 個輸入捕獲 (IC) 引腳或來自 CLC 或比較器模塊的內部連接

外設觸發生成器 (PTG) 用于調度復雜序列

2 個四相編碼器接口 (QEI) 模塊用于光電編碼器支持

通信接口

3 個 UART（15 Mbps），支持 LIN/J2602、DMX 和 IrDA? 的自動協議處理

3 個 4 線 SPI/I2S，最高 40 MHz，帶專用引腳

3 個 I2C 模塊（最高 1 Mbps），支持 SMBus

CAN 靈活數據速率（CAN-FD）模塊（僅限 50x 設備）

2 個單邊半字節傳輸（SENT）模塊，用于傳感器接口

4 個 DMA 通道，支持 UART、SPI、ADC、CAN-FD、IC、OC 和定時器數據傳輸

特殊功能

4 個可配置邏輯單元（CLC）模塊，支持用戶定義的邏輯門電路

可編程引腳選擇（PPS），用于外設引腳功能映射

并行主端口（PMP），用于外部數據擴展

片上溫度傳感器，直接連接 ADC 模塊

時鐘和電源管理

片上 8 MHz 快速 RC（FRC）和 32 kHz 低功耗 RC（LPRC）振蕩器

可編程 PLL，支持外部振蕩器時鐘源和參考時鐘輸出（REFO）

故障安全時鐘監視器（FSCM），帶 8 MHz 備用快速 RC（BFRC）振蕩器

低功耗管理模式 - 睡眠、空閑和休眠

集成上電復位（POR）和 brown-out 復位（BOR）

調試器開發支持

在電路和應用程序編程及調試支持（ICSP）

片上調試跟蹤緩沖區和運行時監視，支持 3 個復雜和 5 個簡單斷點

IEEE 1149.2（JTAG）邊界掃描支持

功能安全硬件特性

由指令獲取時鐘驅動的死機定時器（DMT）安全特性

帶窗口的看門狗定時器（WDT）

CodeGuard? 程序閃存安全保護

可編程循環冗余校驗（CRC）

FLASH ECC故障注入測試功能

通過ICSP?寫保護實現的Flash OTP

內存自檢（MBIST）

帶多個冗余時鐘源的時鐘監視器

模擬外設冗余

寫保護

硬件陷阱

影子工作寄存器

PWM故障管理

無電容片上LDO

I/O端口讀回

B類安全庫，IEC 60730
