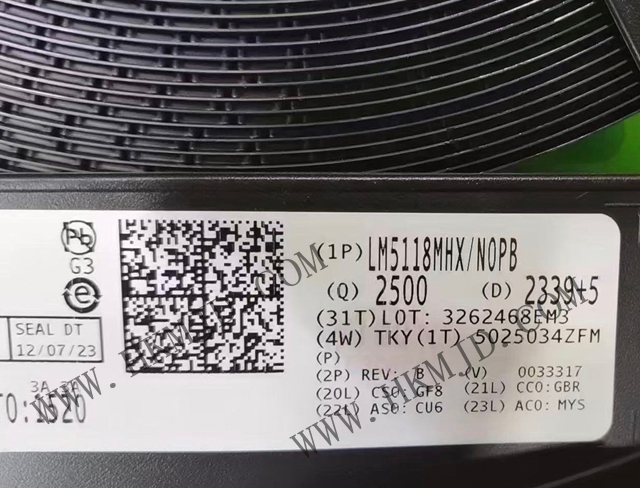

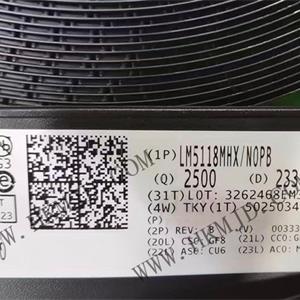

LM5118MHX是寬電壓范圍降壓/升壓開關穩壓控制器 具有 使用最少外部組件實現高性能且具成本效益的降壓/升壓穩壓器所需的所有功能。當輸入電壓低于或高于輸出電壓時，降壓/升壓拓撲可使輸出電壓保持穩定，因此，這款器件非常適合汽車 應用。當輸入電壓比調節后的輸出電壓足夠大時，LM5118MHX 將作為降壓穩壓器運行，然后隨著輸入電壓接近輸出電壓逐漸過渡到相應的降壓/升壓模式。這種雙模式方法可在寬輸入電壓范圍內保持穩壓，并且在降壓模式下提供最佳的轉換效率，同時在模式轉換期間提供無干擾的輸出。該控制器易于使用，其中包含適用于高側降壓 MOSFET 和低側升壓 MOSFET 的驅動器。此穩壓器控制方法基于采用仿真電流斜坡的電流模式控制。仿真電流模式控制可降低脈寬調制電路的噪聲敏感度，以便可靠地控制高輸入電壓 應用中所需的極小占空比。額外保護 功能 包括電流限制、熱關斷和使能輸入。LM5118MHX 采用功耗增強型 20 引腳 HTSSOP 封裝，并且配有利于散熱的裸露芯片連接焊盤。

LM5118MHX 特性

? 3V 至 75V 的超寬輸入電壓范圍

? 仿真峰值電流模式控制

? 在降壓和升壓模式之間平滑轉換

? 開關頻率最高可通過編程設定為 500kHz

? 振蕩器同步功能

? 內部高電壓偏置穩壓器

? 集成了高側和低側柵極驅動器

? 可編程軟啟動時間

? 超低關斷電流

? 使能輸入寬帶寬誤差放大器

? 1.5% 反饋基準精度

? 熱關斷

? 封裝：20 引腳 HTSSOP（裸露焊盤）

? 結合使用 LM5118 和 WEBENCH? 電源設計器創建定制設計

LM5118MHX 參數

輸入電壓范圍：3V ~ 75V

輸出電壓范圍：1.23V ~ 70V（可調）

輸出電流：3.5A（最大）

開關頻率：50kHz ~ 500kHz（可編程）

占空比：最大80%（降壓模式）

封裝：20-HTSSOP（帶散熱焊盤）

工作溫度：-40°C ~ +125°C

靜態電流：4.5mA（典型值）

LM5118MHX  應用

工業降壓/升壓電源
