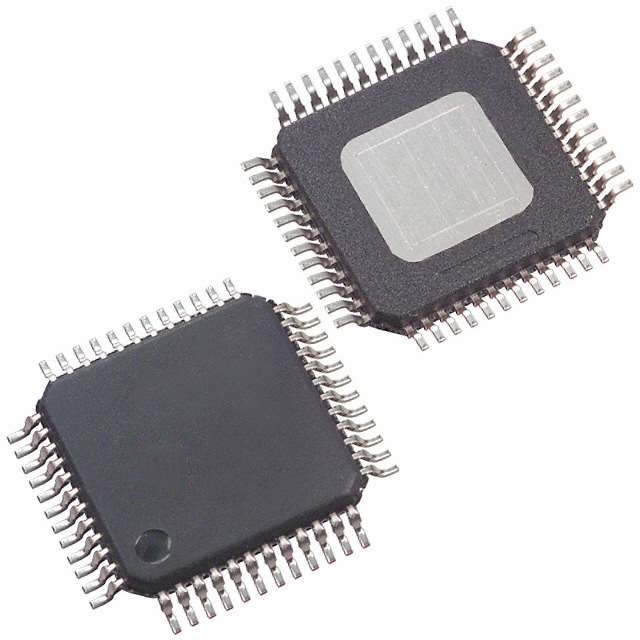

DRV8305NQPHPRQ1 器件是一款適用于三相電機驅動應用的柵極驅動器 IC。該器件提供了三個高精度半橋驅動器，每個驅動器能夠驅動一個高側和低側 N 溝道 MOSFET。電荷泵驅動器支持占空比為 100% 的低壓操作，適用于冷啟動條件。該器件最高可耐受 45V 負載突降電壓。

DRV8305NQPHPRQ1 器件具備三個雙向分流放大器，支持可變增益設置和可調節偏移基準，可精確測量低側電流。

DRV8305NQPHPRQ1 器件具有一個集成穩壓器，可滿足微控制器 (MCU) 或其他系統的電源要求。穩壓器可與 LIN 物理接口直接相連，支持低功耗系統待機和休眠模式。

特性

? 具有符合面向汽車應用的 AEC-Q100 標準

? 環境工作溫度范圍：

– 溫度等級 0 (E)：–40°C 至 +150°C

– 溫度等級 1 (Q)：–40°C 至 +125°C

? 4.4V 至 45V 工作電壓范圍

? 1.25A 和 1A 峰值柵極驅動電流

? 智能柵極驅動架構（IDRIVE 和 TDRIVE）

? 可編程高側和低側壓擺率控制

? 支持 100% 占空比的電荷泵柵極驅動器

? 三個集成式分流放大器

? 50mA 集成型 LDO（3.3V 和 5V 選項）

? 高達 200kHz 的 3 PWM 或 6 PWM 輸入控制

? 能夠進行單 PWM 模式換向

? 用于器件設置和故障報告的串行外設接口 (SPI)

? 耐熱增強型 48 引腳 HTQFP 封裝

? 保護功能：

– 故障診斷和 MCU 看門狗

– 可編程的死區時間控制

– MOSFET 擊穿保護

– MOSFET VDS 過流監視器

– 柵極驅動器故障檢測

– 支持電池反向保護

– 支持跛行回家模式

– 過熱警告和關斷

應用

? 三相 BLDC 電機和 PMSM 電機

? 汽車油泵和水泵

? 汽車風扇和鼓風機
